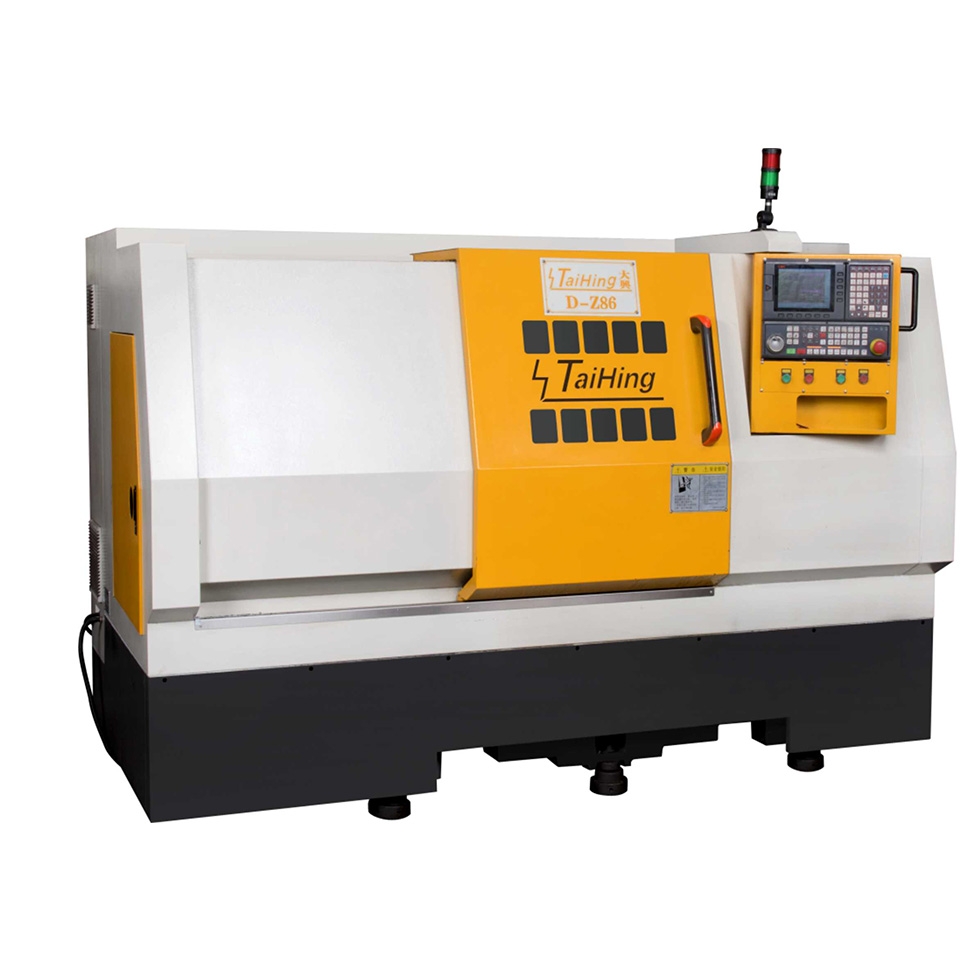

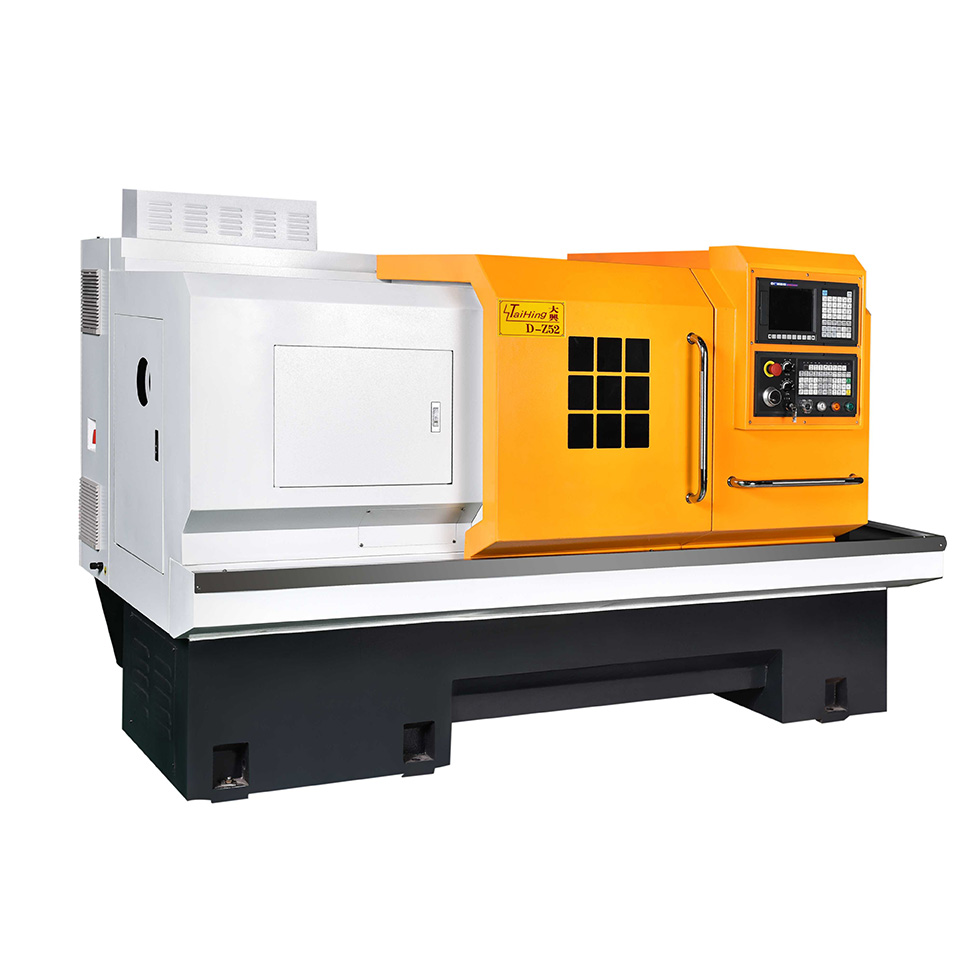

機械特點 Characteristics ※ 高速全機能類系列為我司研發的高速精密型刀塔車床Z52、Z65、Z86，用來滿足從300毫米以下的軸類零件大批量加工。 ※ 重切全機能類系列是針對軸類零件高剛性切削的需求，設計生產的重切型刀塔車床: Z180、Z210、Z310，可以滿足從300毫米以內的短軸到1000毫米的長軸高性能加工。 ※ 重切盤套類---H系列是針對盤套類零件高剛性切削要求設計的， 120H、200H、600H盤套類重切型粗精一體化H系列車床可以滿足從直徑120毫米左右的皮帶輪到直徑600毫米左右的汽車輪轂等零件加工。 ※ 大型盤圈類---Q系列是針對環圈類零件輕載、大旋徑的特點，設計生產了Q600，Q1200，Q2000系列車床，滿足從600毫米旋徑到2000毫米旋徑的數控臥車零件加工。 ※ Y軸復合類---Y系列是針對車銑復合的市場需求，小型25和46型帶Y軸數控車床。
15989519333 (許先生)
在線咨詢 留言咨詢
供貨范圍及主要技術參數
|
項目 |
單位 |
參數 |
|
床身上[敏感詞]回轉直徑 |
mm |
φ420 |
|
滑板上[敏感詞]回轉直徑 |
mm |
φ200 |
|
滑板上[敏感詞]車削直徑 |
mm |
φ200 |
|
[敏感詞]加工長度 |
mm |
550 |
|
主軸通孔直徑 |
mm |
φ66 |
|
主軸頭型式 |
MT-6 |
|
|
主軸主電機功率（伺服） |
Kw |
7.5 |
|
主軸轉速 |
r/min |
50-2500 |
|
尾座套筒直徑 |
mm |
φ60 |
|
尾座套筒行程 |
mm |
120 |
|
尾座套筒錐孔 |
MT-4 |
|
|
X軸[敏感詞]行程 |
mm |
220 |
|
Z軸[敏感詞]行程 |
mm |
750 |
|
X軸快移速度 |
m/min |
6 |
|
Z軸快移速度 |
m/min |
8 |
|
刀架刀位數（電動） |
4 |
|
|
刀具安裝尺寸 |
mm |
20*20 |
|
X軸重復定位精度 |
mm |
±0.006 |
|
Z軸重復定位精度 |
mm |
±0.005 |
|
加工精度 |
IT6-IT7 |
|
|
機床外形（L*W*H） |
mm |
2150*1190*1640 |
|
機床重量 （凈重） |
Kg |
2000 |
加工應用 Processing application
+螺絲、鉚釘、軸、手機配件、五金配件
