機械特點 Characteristics ※整個機臺設計合理，結構簡潔而緊湊，機械剛性佳，且鑄件底座加寬，精度高、剛性強 ※設備采用國際上先進的FANUC及MITSUBISHI數控控制系統 ※可單機手動和自動控制，同時具備在自動控制條件下進行手工點動調節功能，操作方便 ※可靠性高，使用壽命長，能耗低，控制精度高，抗幹?jǐn)_能力強，移動速度快，適合于靜謚模具加工，零件的銑、鑽孔、攻牙等
15989519333 (許先生)
在線咨詢 留言咨詢主要規格及技術參數
|
主要技術參數 |
||||
|
機械規格 |
名稱 |
規格 |
單位 |
|
|
行程 |
X軸行程 |
1100 |
mm |
|
|
Y軸行程 |
650 |
mm |
||
|
Z軸行程 |
600 |
mm |
||
|
主軸鼻端至工作臺面距離 |
150-750 |
mm |
||
|
主軸中心至立柱滑軌面距離 |
690 |
mm |
||
|
工作臺 |
工作臺尺寸 |
1300×600 |
mm |
|
|
[敏感詞]荷重 |
800 |
kg |
||
|
T型槽（槽數-尺寸-間距） |
5-18-90 |
mm |
||
|
主軸 |
主軸轉速 |
8000 |
rpm |
|
|
主軸刀柄形式 |
BT-40 |
|||
|
主軸直徑 |
?150 |
mm |
||
|
傳動方式 |
皮帶式 |
|||
|
進給速度 |
快移速度X/Y/Z |
24 / 24/ 20 |
m/min |
|
|
切削進給速度 |
1~8000 |
mm/min |
||
|
機器精度 |
X/Y/Z 軸定位精度 |
±0.005/300 |
mm |
|
|
X/Y/Z 軸重復精度 |
±0.003 |
mm |
||
|
馬達 |
主軸馬達 |
11 |
KW |
|
|
X 、Y、Z軸驅動馬達 |
2.5/2.5/2.5 |
KW |
||
|
油泵 |
DY-YBM-750 |
750W |
||
|
刀庫（選配） |
刀庫容量 |
24 |
支 |
|
|
自動換刀型式 |
圓盤刀臂式 |
|||
|
刀柄規格 |
BT-40 |
|||
|
刀柄拉釘 |
45 |
度 |
||
|
[敏感詞]刀具長度 |
300 |
mm |
||
|
[敏感詞]刀具直徑 |
滿 刀 |
?80 |
mm |
|
|
鄰空刀 |
?125 |
mm |
||
|
[敏感詞]刀具重量 |
8 |
kg |
||
|
換刀時間 |
1.8 |
sec |
||
|
占地空間 |
機械高度 |
2900 |
mm |
|
|
占地空間（長 × 寬） |
3600*2900 |
mm |
||
|
機械重量 |
8000 |
kg |
||
|
電氣總?cè)萘? |
20 |
KVA |
||
|
氣壓需求 |
0.5 ~ 0.8 |
MPa |
||

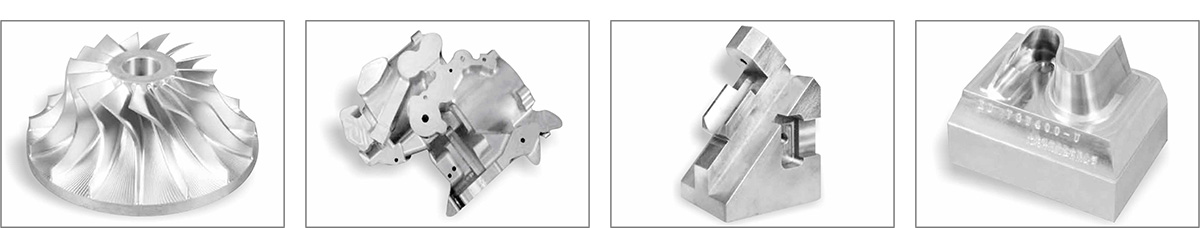

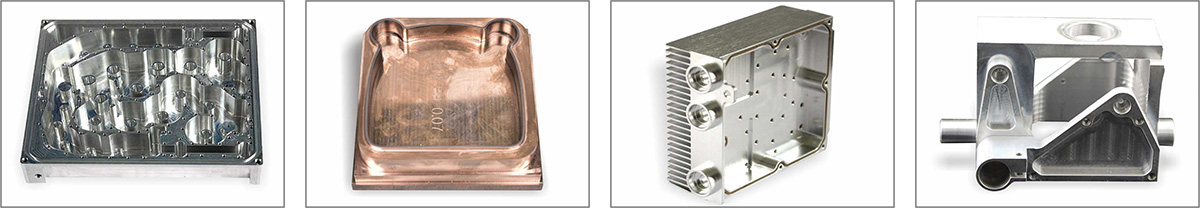

加工應用 Processing application
+ 精密模具、零件、五金、汽車、航空
高剛性、高精密、主軸頭雙層肋筋結構
